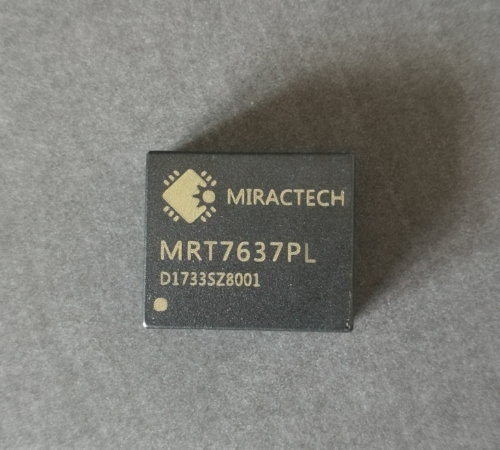

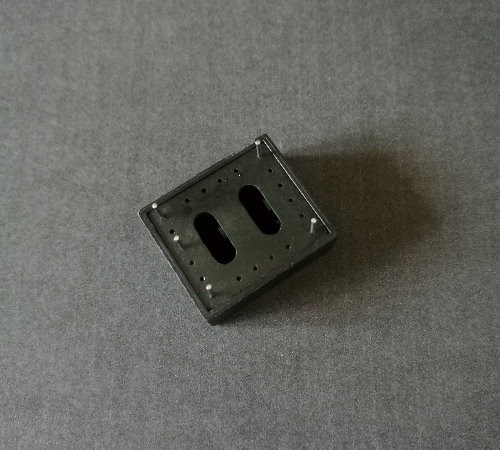

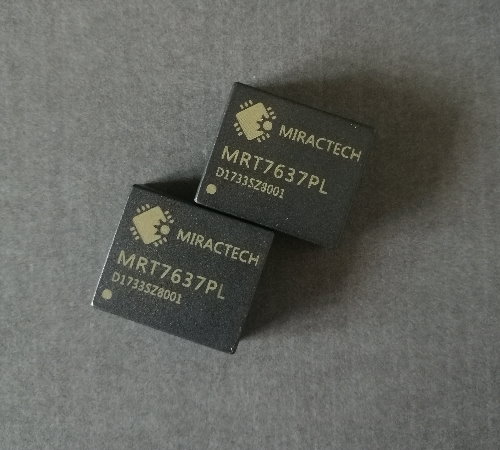

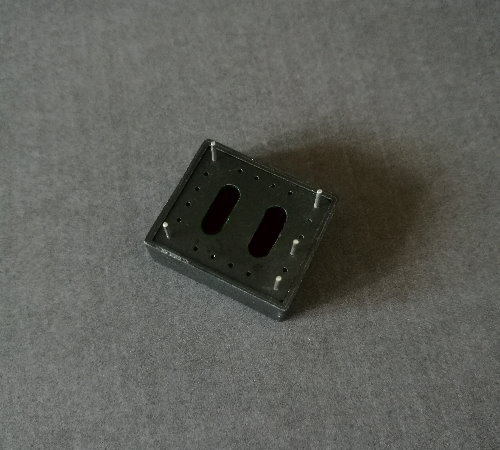

MRT7637PL 车规级高压保护模块

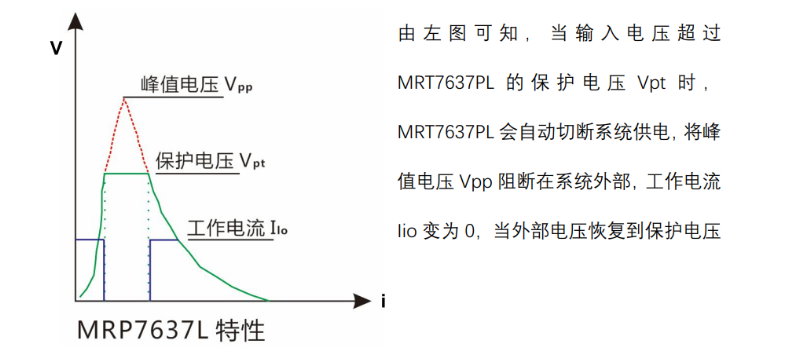

MRT7637PL 是针对 ISO7637 标准专用的一个高压保护模块， 不同于 TVS 吸收峰值电流的方式， MRT7637PL 是采用阻断式的方式来防御高压脉冲， 顾名思义， 阻断式， 就是当高压脉冲来的时候将这个脉冲直接阻挡在系统之外， 在物理上直接阻断高压， 这样对系统中后面的电路产生了保护， 其优点是： 不吸收高压脉冲， 所以不会产生热量， 元器件寿命不会受到影响， 由于不吸收高压脉冲所以不会产生大电流这样便不会将汽车中的保险丝熔断， MRT7637PL 的具体参数如下：

1、 工作电压： 9-33V（可定制）

2、 最高可承受电压 180V±2V（可定制）

3、 工作电流<2ma

4、 最大通过电流 9.4A

5、 保护电压 33V（±2V）（可定制）

点击此处下载数据手册：http://www.miractech.com/soft/MRT7637PL.pdf

点击此处下MRT7637PL使用说明：http://www.miractech.com/soft/MRT7637PL_D.pdf

点击此处下载原理图与PCB封装文件：http://www.miractech.com/soft/MRT7637PL.zip
